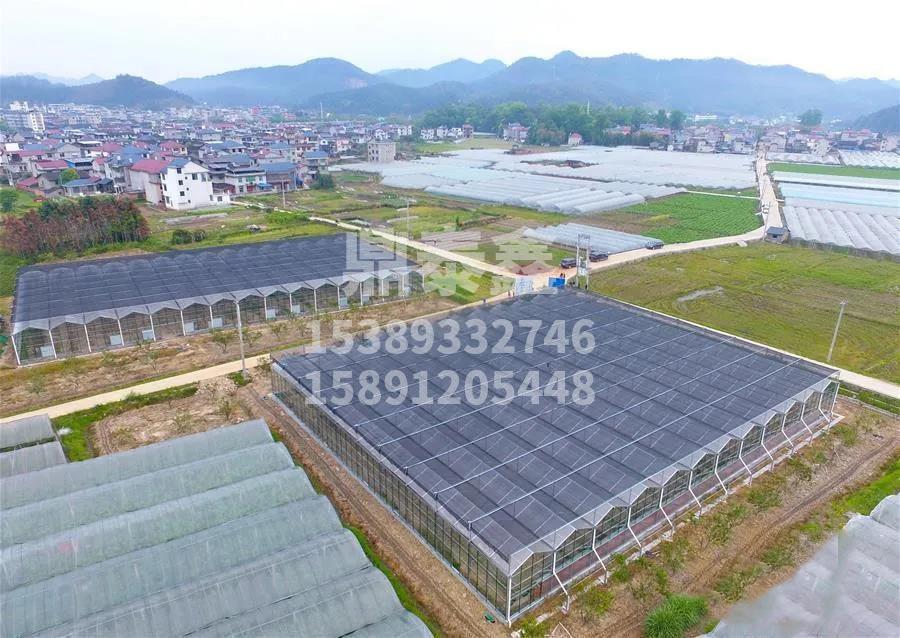

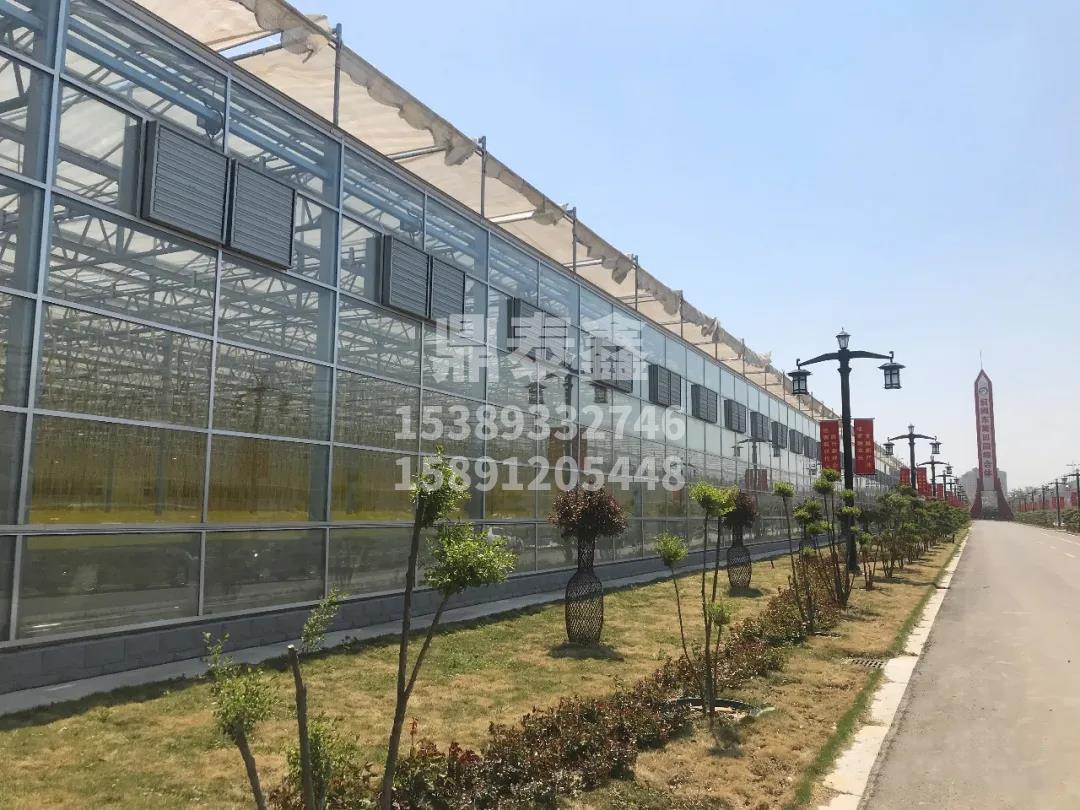

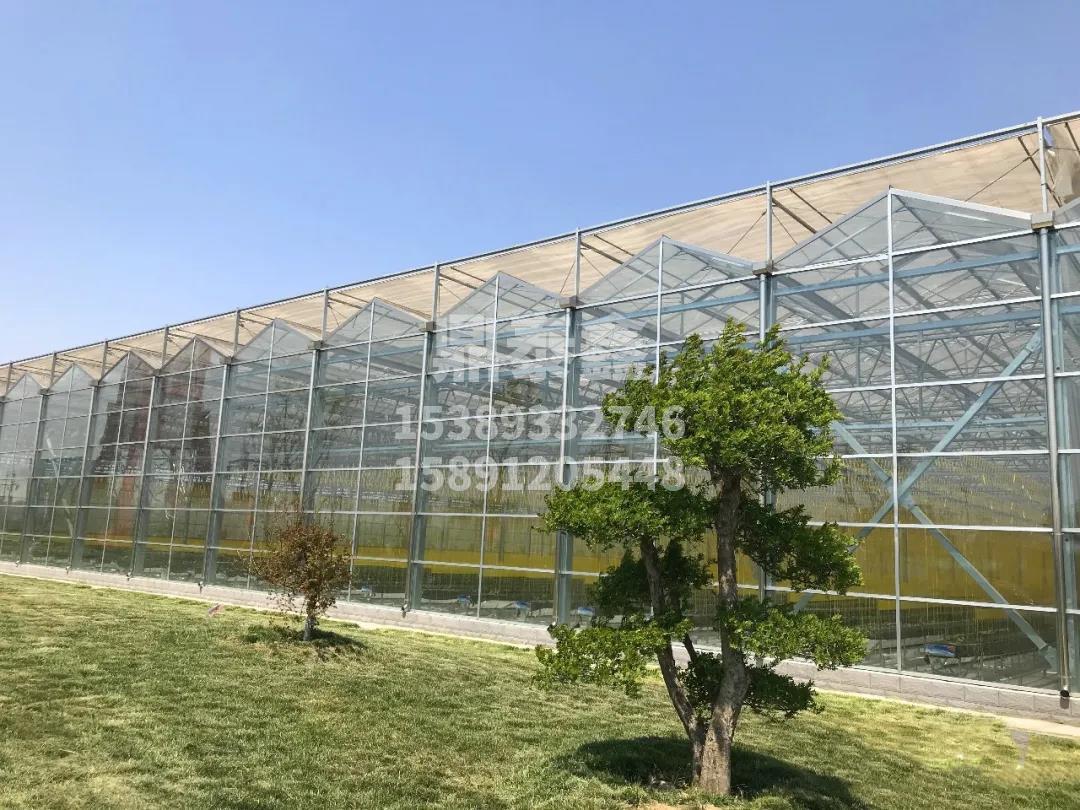

外遮阳系统通过选用不同遮阳率的幕布或调节幕布的开合将多余阳光挡在室外，夏季遮阳幕根据不同遮阳率能阻挡部分阳光，并使阳光漫射进入温室种植區域，均匀照射作物，保护作物免遭强光灼伤，以满足不同作物对阳光和温度的要求。遮阳幕布可满足室内控制湿度及保持适当的热水平，使作物获得更為适应的生長环境，同时还有防的作用，可有效降低室内温度4-6℃。

1、系统工作原理

電机带动传动轴，转动轴上的钢缆成直線运动，带动遮阳网平行移动，当全部展开或收拢后分别触动限位机构(限位机构装在减速電机装置内)，電机停止工作，运行结束。

控制：该系统接入控制箱，根据要求适时展开或收拢幕布。

组成：系统由减速電机、遮阳网、滑轮、动膜杆、齿轮、齿条、托压膜線、電机座等组成。

2、外遮阳结构架：外遮阳横梁采用口50×50×2.0mm热镀锌矩管，外遮阳纵梁采用口50×50×2.0mm热镀锌矩管，外遮阳斜撑采用热镀锌矩管，外遮阳八字撑采用热镀锌管。采用全扣件镖栓连接，支架强度可靠，外形美观。

3、控制箱及减速電机：该箱内配有开启、闭合两套接触器件，通过線路可自动或手动控制遮阳幕展开及闭合，减速電机内自带限位开关，运行安全可靠。

4、齿轮、齿条：采用國产优质齿轮、齿条，经济实用，运行平稳可靠，防腐能力强，故障率低。

5、传动部份：本系统包括：减速電机、齿轮、齿条、轴承座、推拉杆、驱动杆相联的传动机构。传动轴管采用①33.4×2.75热镀锌管，中部与電机相连，其余部位与齿轮、齿条均匀相连，将圆周运动转换為齿条成直線运动，从而带动遮阳幕来回运劫。推拉杆為①32×1|5热镀锌钢管，滑轮活固定推拉杆均匀分布在外遮阳骨架横向方向，驱动杆采用铝合金专用型材，横向布置，使幕布平稳平行运动。

6、幕線与幕布：此遮阳幕系统為托/压幕線系统，即遮阳幕安装时位于托幕線和压幕線之间，托幕線承担全部遮阳幕的重量，压幕線防止幕被风吹起或幕布收拢时重叠过高，一般托/压幕線上下间距50mm。

托压幕線采用黑色聚酯線，具有优异的防紫外線抗老化性能，直径直径p2mm，抗拉强度270kgf，沿跨度方向水平布置，间距0.4m。

聚酯涂层钢缆為黑色涂层钢丝線，规格p2.5mm(1x19)，抗拉强度38kgf，沿跨度方向水平布置，间距4m，(每4m处省略1根LS線)一端用紧線器固定并拉紧。

遮阳幕布采用黑白色平铺网，幅宽4.3m，遮阳率70%。
